Hur fungerar peristaltiska pumpar? En arbetsprincip

How does a peristaltic hose pump work? Example with an ALH25 of Albin Pump

För att ladda detta innehåll, godkänn dina cookieinställningar och tillåt nödvändiga cookies.

Vad är en peristaltisk pump?

Peristaltiska pumpar kallas även slangpumpar, rörpumpar eller rullpumpar. De är en pålitlig och enkel lösning för att flytta nästan alla typer av vätskor på en mängd olika marknader och i många olika applikationer.

Pumpens kärna utgörs av en elastomerslang. Detta rör innehåller vätskan helt och hållet, vilket praktiskt taget eliminerar risken för kontaminering av produkten. Albin Pump tillverkar en mängd olika slitstarka rör eller slangmaterial för att uppfylla den kemiska kompatibilitet som krävs för varje applikation.

Den yttre slangytan är inte bearbetad efter extrudering, vilket ger bättre smörjning av slangen. Smörjmedlet minskar friktionen på slangen under drift och minskar värmeutvecklingen. Resultatet är längre livslängd för slangen och mindre underhållsbehov.

Vad används en peristaltisk pump till?

Peristaltiska slangpumpar kan överföra, dosera eller mäta en rad olika vätskor, inklusive kosmetiska lotioner, slipande slurry som kalkmjölk i gruvapplikationer eller natriumhypoklorit i vattenreningsverk.

Peristaltiska pumpar erbjuder en flexibel lösning för kemisk bearbetning, avloppsvattenapplikationer, livsmedel och drycker och mycket mer. I kombination med frekvensomriktare eller PLC kan pumpflödet justeras för exakt mätning eller dosering av vätskor.

Albin Pump erbjuder ett brett sortiment av pumpar som kan konfigureras för att uppfylla dina behov av vätskeöverföring, oavsett bransch.

Hur fungerar en peristaltisk pump?

Pumpslangen komprimeras successivt av två pressskor som är monterade på ett roterande hjul. Genom att trycka på slangens väggar kommer den första skon att skapa ett vakuum och dra in den pumpade vätskan i slangen.

När den pumpade vätskan har kommit in i slangen passerar den andra rullen över slangen. Denna rörelse pressar vätskan mot pumpens utlopp. När skorna roteras börjar slangsektionen som komprimerades att återgå till sitt nominella tillstånd, vilket skapar ett vakuum som drar in vätska i slangen.

När skon på utloppssidan lossas från slangen är den motsatta skon redan komprimerad. Detta arrangemang förhindrar eventuellt återflöde. Den pumpade vätskan dras sedan framgångsrikt in och trycks ut på grund av hjulets rotation.

Hur man använder en peristaltisk pump

Peristaltiska pumpar är mycket enkla att installera och använda. De är byggda med specifika slangmaterial för att passa vissa pumpapplikationer och vätskor. När du får din pump bör du kontrollera modellnumret och rörmaterialet för att säkerställa att den uppfyller kraven för din applikation. Slangens material kan verifieras vid anslutningspunkterna med hjälp av lätt identifierbara färgindikatorer.

Eftersom peristaltiska pumpar kan vara ganska stora är det viktigt att säkra pumpen genom att bulta fast den i marken eller någon annan styv struktur. Placera pumpen så att det finns tillräckligt med utrymme mellan pumpens inlopp/utlopp och fasta strukturer för att enkelt kunna ta bort och installera ersättningsslangar.

Sug- och tryckanslutningar ska vara flexibla, inte styva rör. Det är viktigt att inlopps-/utloppsrören har minst samma diameter som pumpslangen eller större. Om utloppsröret har många böjar som kan orsaka tryckförlust eller kraftig pulsation rekommenderar vi att du installerar en pulsationsdämpare tillsammans med din peristaltiska pump.

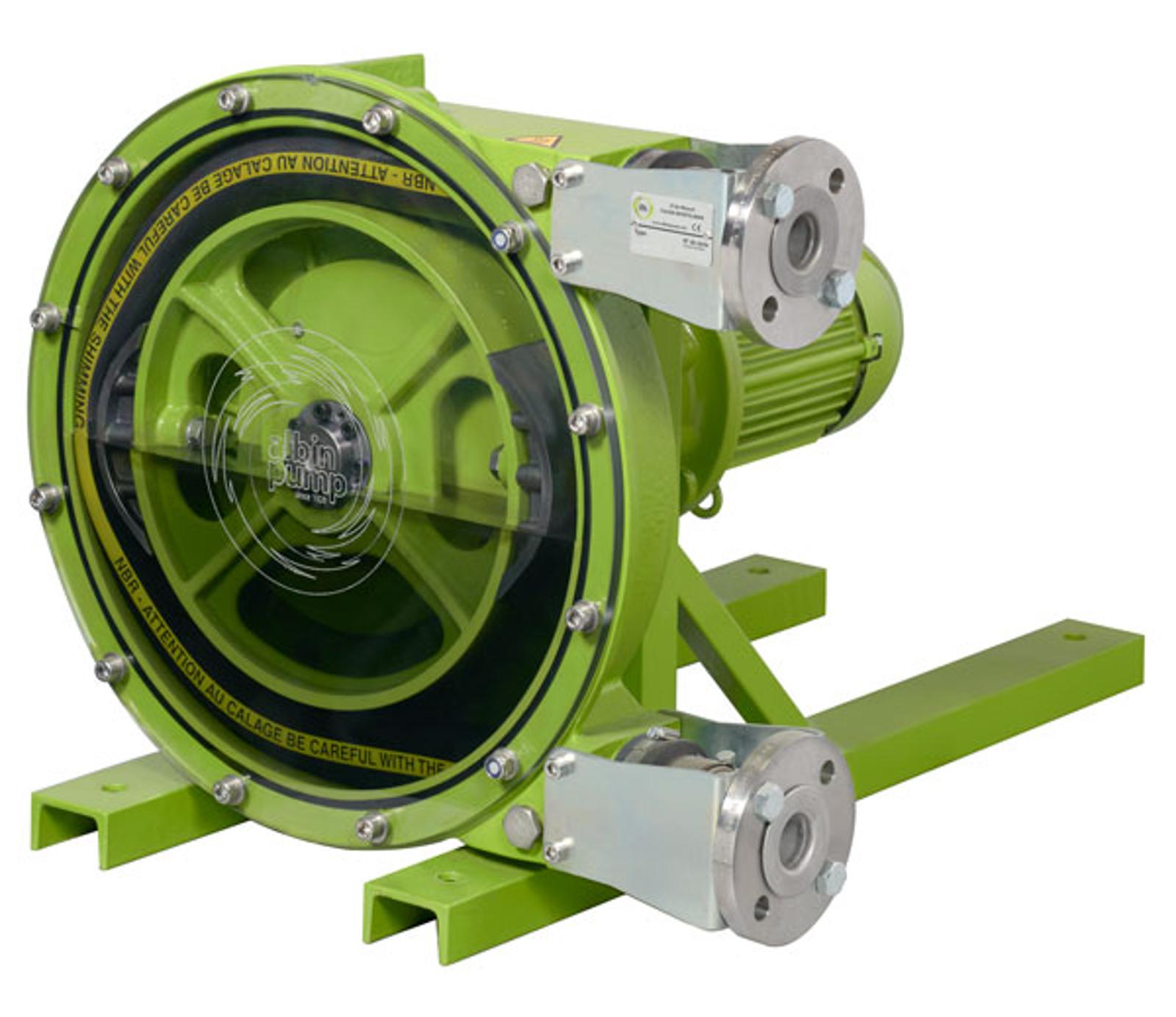

ALHX 40 med transparent front ger en överblick över slangens prestanda

Hur man styr en peristaltisk pump

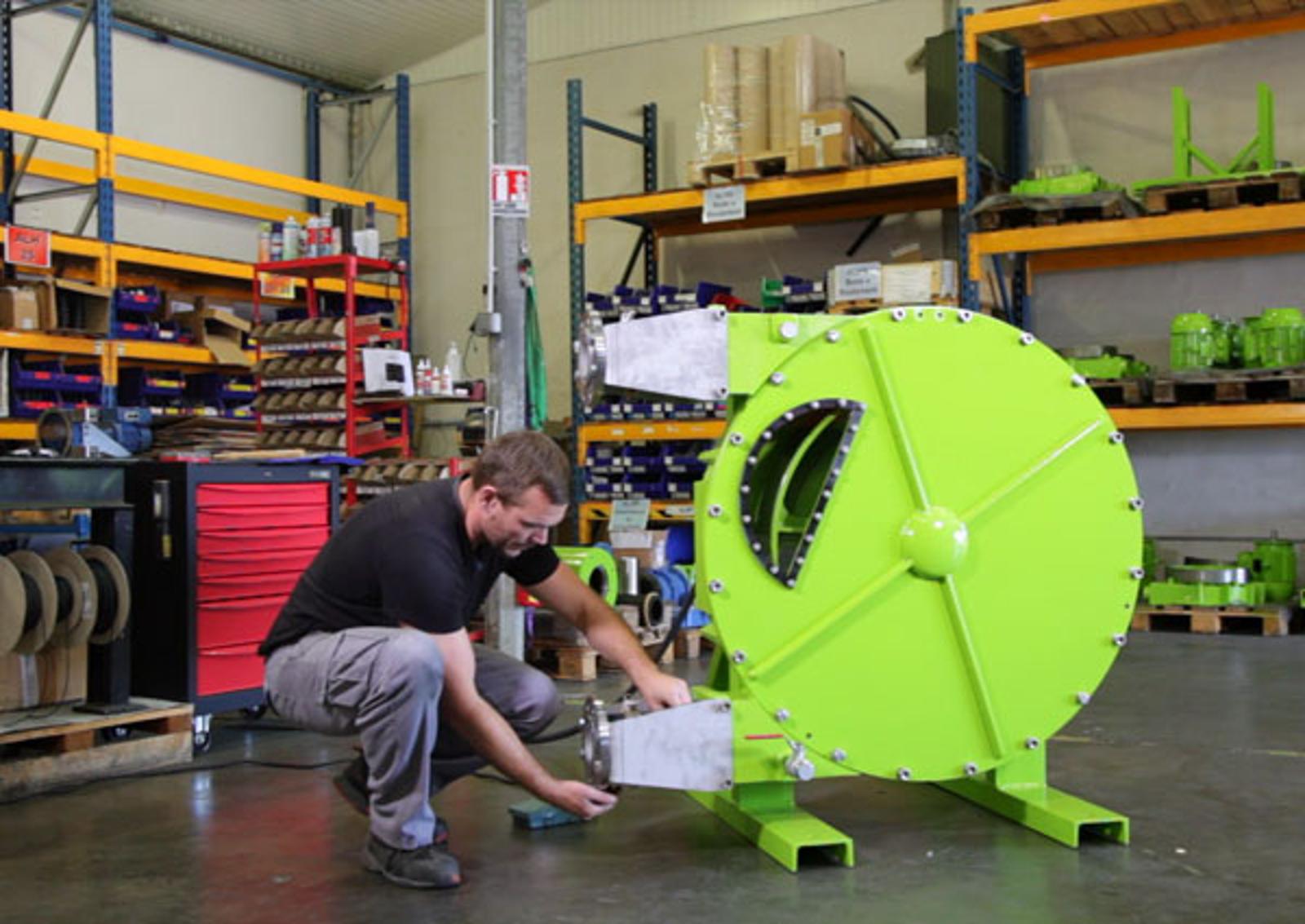

Peristaltiska pumpar är byggda med en specifik motor, reducerare och pumphuvud som är utformade för att fungera vid ett visst flöde och tryck. Denna enkla konstruktion gör att du kan styra pumpen på en mängd olika sätt. Ett enkelt sätt att styra din peristaltiska pump är med reglage för start/avstängning av linjen. Om du behöver mer kontroll kan den peristaltiska pumpen styras via en PLC.

Den peristaltiska pumpen är en elektrisk pump. För en ännu bättre kontroll kan den anslutas till en VFD-styrning (variabel frekvensdrift) för att manipulera hastigheterna.

Fördelar med peristaltisk pump

Peristaltiska pumpar har färre mekaniska delar än andra pumptekniker, vilket minskar behovet av service för slitna delar.
När det behövs är pumpunderhållet snabbt och enkelt. Den schemalagda servicen består av ett enkelt slangbyte, vilket ger en lägre total ägandekostnad än många andra pumptekniker.
Vätskan kommer inte i kontakt med någon del av pumpen, förutom slangens eller rörets inneryta och anslutningarna.
Rullarna eller skorna förflyttar vätskan genom slangen eller röret, så det finns inget behov av avgasningsventiler. Rullarna pressar ihop röret för att förhindra återflöde och eliminerar behovet av mekaniska tätningar, vilket skapar ett tätningslöst system.
Flödet kan ske i båda riktningarna genom slangen. Detta dubbelriktade flöde gör att användaren enkelt kan rengöra slangen genom att spola ledningarna och processrörsystemet under en rensningscykel.
Peristaltiska pumpar är konstruerade för torrkörning, självprimning och har hög sughöjd (32 ft/9,8 m). Den tätningslösa konstruktionen använder inga mekaniska tätningar eller packboxar, vilket kan leda till vätskeläckage.
Peristaltiska pumpar är enkla att installera, använda och underhålla utan specialutbildning. Dessa förträngningspumpar kräver inte tryckluft och är inte beroende av ventiler som kan täppas till. Den peristaltiska pumpningen är idealisk för hantering av slipande vätskor och vätskor som är känsliga för skjuvning.
Albin Pump tillverkar ett brett utbud av slangmaterial och storlekar, tillsammans med drivalternativ, pumptillbehör och anslutningar. Kontakta din lokala distributör för att få veta mer om våra ersättningsslangar och tillbehör.
