Miten peristalttiset pumput toimivat: Albinin pumppu: Toimintaperiaate

How does a peristaltic hose pump work? Example with an ALH25 of Albin Pump

Ladataksesi tämän sisällön hyväksy evästeasetuksiasi ja salli tarvittavat evästeet.

Mikä on peristalttinen pumppu?

Peristalttisia pumppuja kutsutaan myös letkupumpuiksi, putkipumpuiksi tai rullapumpuiksi. Ne tarjoavat luotettavan ja yksinkertaisen ratkaisun lähes minkä tahansa nesteen siirtämiseen monilla eri markkinoilla ja sovelluksissa.

Pumpun ytimenä on elastomeerinen letku. Tämä putki sisältää nesteen kokonaan, mikä käytännössä poistaa tuotteen kontaminaation mahdollisuuden. Albin Pump valmistaa erilaisia kestäviä putkia tai letkumateriaaleja kunkin sovelluksen edellyttämän kemiallisen yhteensopivuuden täyttämiseksi.

Letkun ulkopintaa ei ole työstetty puristamisen jälkeen, mikä mahdollistaa letkun paremman voitelun. Voiteluaine vähentää letkun kitkaa käytön aikana ja vähentää lämmön muodostumista. Tuloksena on pidempi letkun käyttöikä ja vähemmän huoltotarvetta.

Mihin peristalttista pumppua käytetään?

Peristalttisilla letkupumpuilla voidaan siirtää, annostella tai mitata erilaisia nesteitä, kuten kosmeettisia voiteita, hankaavia lietteitä, kuten kalkkimaitoa kaivossovelluksissa, tai natriumhypokloriittia vedenpuhdistuslaitoksissa.

Peristalttiset pumput tarjoavat joustavan ratkaisun kemialliseen käsittelyyn, jätevesisovelluksiin, elintarvike- ja juomasovelluksiin ja muihin. Kun pumppu yhdistetään taajuusmuuttajiin tai PLC:hen, pumpun virtausta voidaan säätää nesteiden tarkan mittauksen tai annostelun varmistamiseksi.

Albin Pump tarjoaa laajan valikoiman pumppuja, jotka voidaan konfiguroida vastaamaan nesteensiirtotarpeitasi toimialasta riippumatta.

Miten peristalttinen pumppu toimii?

Pumppuletkua puristetaan peräkkäin kahdella pyörivään pyörään asennetulla puristuskengällä. Ensimmäinen kenkä luo letkun seinämiä painamalla tyhjiön ja houkuttelee pumpattavan nesteen letkuun.

Kun pumpattu neste on päässyt letkuun, toinen rulla kulkee letkun yli. Tämä liike työntää nestettä kohti pumpun ulostuloaukkoa. Kun kenkiä pyöritetään, kokoonpuristunut letkun osa alkaa palautua nimellistilaansa, jolloin syntyy alipaine, joka vetää nestettä letkuun.

Kun poistopuolen kenkä irrotetaan letkusta, vastakkainen kenkä on jo puristettu. Tämä järjestely estää takaisinvirtauksen. Pumpattu neste vedetään sisään ja työnnetään ulos pyörän pyörimisen ansiosta.

Peristalttisen pumpun käyttö

Peristalttiset pumput ovat erittäin helppoja asentaa ja käyttää. Ne on valmistettu erityisistä letkumateriaaleista tiettyjä pumppusovelluksia ja nesteitä varten. Kun saat pumppusi, tarkista mallinumero ja putkiston materiaali varmistaaksesi, että se täyttää sovelluksesi vaatimukset. Letkun materiaali voidaan tarkistaa liitäntäkohdista helposti tunnistettavilla värimerkinnöillä.

Koska peristalttiset pumput voivat olla melko suuria, on tärkeää kiinnittää pumppu pultilla maahan tai muuhun jäykkään rakenteeseen. Sijoita pumppu niin, että pumpun tulo-/lähtöaukon ja kiinteiden rakenteiden väliin jää riittävästi tilaa, jotta vaihtoletkut voidaan helposti irrottaa ja asentaa.

Imu- ja poistoliitäntöjen on oltava joustavia, ei jäykkiä putkia. On tärkeää, että tulo-/lähtöputkiston halkaisija on vähintään sama tai suurempi kuin pumpun letkun halkaisija. Jos poistoputkistossasi on paljon mutkia, jotka voivat aiheuttaa painehäviötä tai voimakasta pulssaatiota, suosittelemme pulsaationvaimentimen asentamista peristalttisen pumpun yhteyteen.

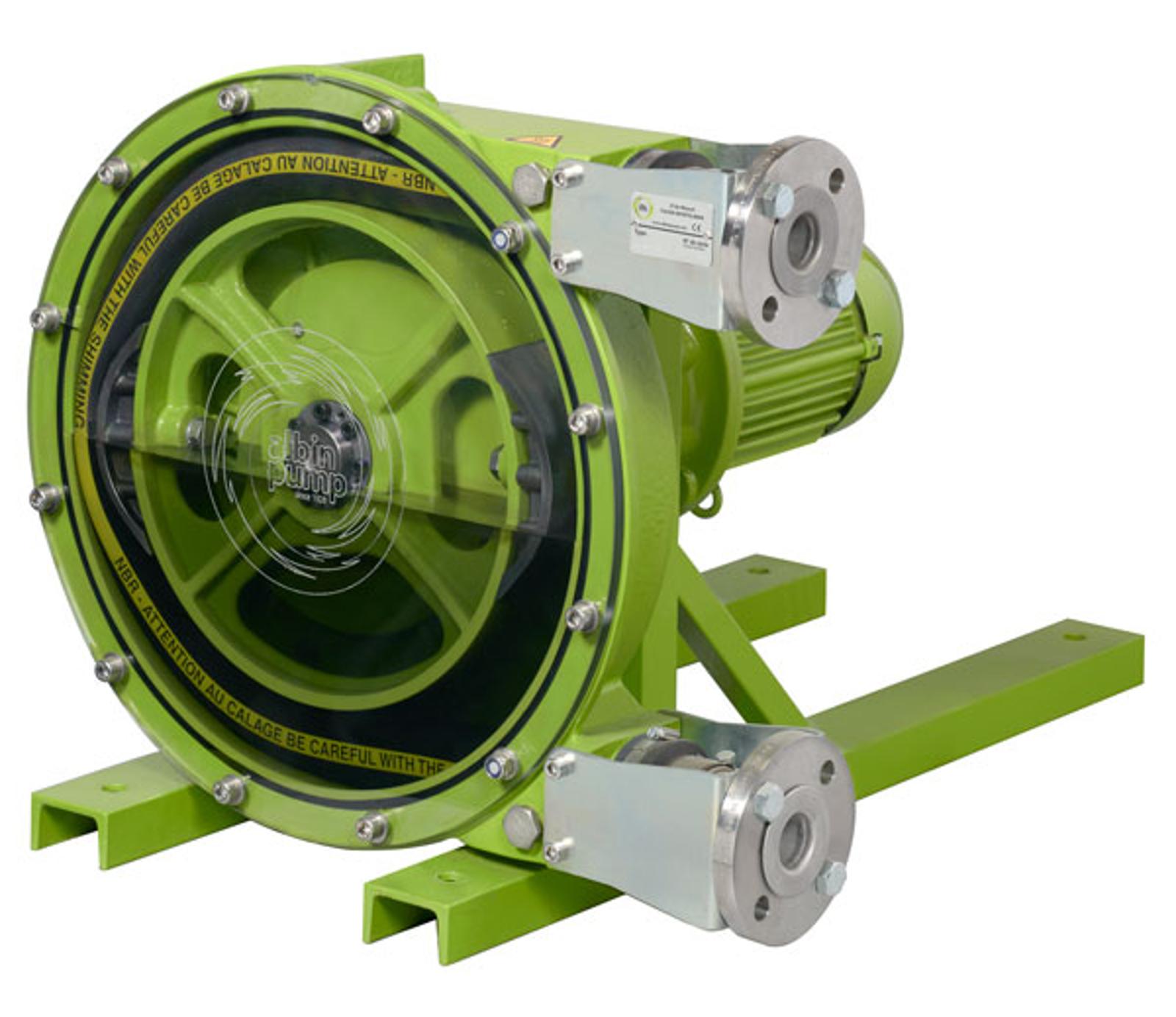

ALHX 40, jonka läpinäkyvä etuosa antaa näkymän letkun suorituskykyyn

Kuinka ohjata peristalttista pumppua

Peristaltiikkapumput on rakennettu erityisellä moottorilla, alennuksella ja pumpunpäällä, jotka on suunniteltu toimimaan tietyllä virtausnopeudella ja paineella. Tämän yksinkertaisen rakenteen ansiosta voit ohjata pumppua monin eri tavoin. Yksinkertainen tapa ohjata peristaltiikkapumppua on linjakäynnistyksen päälle/pois-säätimet. Jos tarvitset enemmän valvontaa, peristalttista pumppua voidaan ohjata PLC:n kautta.

Peristalttinen pumppu on sähköpumppu. Vielä parempaa ohjausta varten se voidaan liittää VFD-ohjaukseen (taajuusmuuttaja) nopeuksien säätämiseksi.

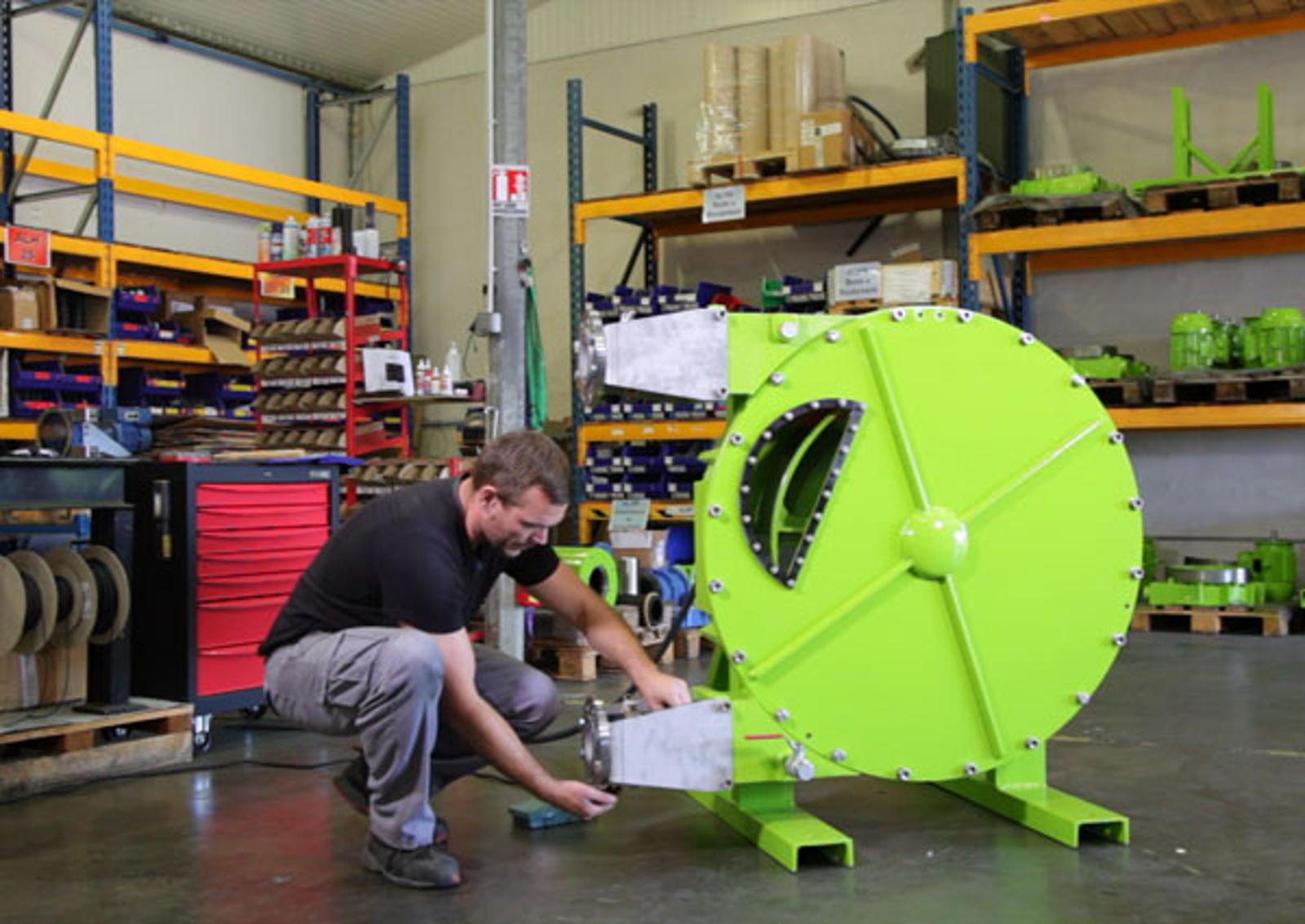

Peristaltiikkapumput on rakennettu erityisellä moottorilla, alennuksella ja pumpun kannalla, jotka on suunniteltu toimimaan tietyllä virtausnopeudella ja paineella

Peristalttisen pumpun edut

Peristalttisissa pumpuissa on vähemmän mekaanisia osia kuin muissa pumpputekniikoissa, mikä vähentää kuluneiden osien huoltotarvetta.
Tarvittaessa pumpun huolto on nopeaa ja helppoa. Määräaikaishuolto koostuu yksinkertaisesta letkunvaihdosta, mikä on alhaisempi kokonaiskustannus kuin monilla muilla pumpputekniikoilla.
Neste ei koske mihinkään pumpun osaan, lukuun ottamatta letkun tai putken sisäpintaa ja liittimiä.
Rullat tai kengät liikuttavat nestettä letkun tai putken läpi, joten kaasunpoistoventtiilejä ei tarvita. Rullat puristavat putkea takaisinvirtauksen estämiseksi ja poistavat mekaanisten tiivisteiden tarpeen, mikä luo tiivisteettömän järjestelmän.
Letkun läpi voi virrata kumpaan tahansa suuntaan. Tämän kaksisuuntaisen virtauksen ansiosta käyttäjä voi helposti puhdistaa letkun huuhtelemalla linjat ja prosessiputkiston puhdistusjakson aikana.
Peristalttiset pumput on suunniteltu kuivakäyttöön, ne imevät itsestään ja tarjoavat suuren imunostokorkeuden (32 jalkaa / 9,8 m). Niiden tiivisteettömässä rakenteessa ei käytetä mekaanisia tiivisteitä tai täytelaatikoita, jotka voivat aiheuttaa nestevuotoja.
Peristalttiset pumput on helppo asentaa, käyttää ja huoltaa ilman erikoiskoulutusta. Nämä syrjäytyspumput eivät vaadi paineilmaa eivätkä ole riippuvaisia venttiileistä, jotka voivat tukkeutua. Peristalttinen pumppaustoiminta on ihanteellinen hankaavien nesteiden ja leikkausherkkien nesteiden käsittelyyn.
Albin Pump valmistaa laajan valikoiman putkimateriaaleja ja -kokoja sekä käyttövaihtoehtoja, pumpputarvikkeita ja liitäntöjä. Ota yhteyttä paikalliseen jälleenmyyjään saadaksesi lisätietoja vaihtoletkuistamme ja tarvikkeistamme.
