Come funzionano le pompe peristaltiche: Un principio di funzionamento

How does a peristaltic hose pump work? Example with an ALH25 of Albin Pump

Per caricare questo contenuto, approva le preferenze dei cookie e consenti i cookie richiesti.

Che cos'è una pompa peristaltica?

Le pompe peristaltiche sono note anche come pompe peristaltiche, pompe a tubo o pompe a rullo. Offrono una soluzione affidabile e semplice per la movimentazione di quasi tutti i fluidi in un'ampia gamma di mercati e applicazioni.

Il cuore della pompa è costituito da un tubo flessibile in elastomero. Questo tubo contiene completamente il fluido, eliminando virtualmente la possibilità di contaminazione del prodotto. Albin Pump produce una varietà di tubi durevoli o materiali per tubi flessibili per soddisfare la compatibilità chimica richiesta per ogni applicazione.

La superficie esterna del tubo non viene lavorata dopo l'estrusione, il che consente una migliore lubrificazione del tubo. Il lubrificante riduce l'attrito sul tubo durante il funzionamento e riduce l'accumulo di calore. Il risultato è una maggiore durata del tubo e una minore necessità di manutenzione.

A cosa serve una pompa peristaltica?

Le pompe peristaltiche peristaltiche possono trasferire, dosare o misurare una serie di fluidi, tra cui lozioni cosmetiche, fanghi abrasivi come il latte di calce nelle applicazioni minerarie o l'ipoclorito di sodio negli impianti di trattamento delle acque.

Le pompe peristaltiche offrono una soluzione flessibile per il trattamento chimico, le applicazioni per le acque reflue, gli alimenti e le bevande e altro ancora. Se abbinata a drive a velocità variabile o a un PLC, la portata della pompa può essere regolata per misurare o dosare accuratamente i fluidi.

Albin Pump offre un'ampia gamma di pompe che possono essere configurate per soddisfare le vostre esigenze di trasferimento dei fluidi, indipendentemente dal settore.

Come funziona una pompa peristaltica?

Il tubo della pompa viene compresso in successione da due pattini di pressione montati su una ruota rotante. La prima scarpa, premendo sulle pareti del tubo, creerà un vuoto e attirerà il liquido pompato nel tubo.

Una volta che il liquido pompato è entrato nel tubo, il secondo rullo passa sopra il tubo. Questo movimento spinge il liquido verso l'uscita della pompa. Quando i pattini vengono ruotati, la sezione del tubo compressa inizia a rimbalzare allo stato nominale, creando un vuoto che trascina il fluido nel tubo.

Quando il pattino sul lato di scarico viene staccato dal tubo, il pattino opposto è già compresso. Questa disposizione impedisce qualsiasi riflusso. Il fluido pompato viene quindi aspirato e spinto all'esterno grazie alla rotazione della ruota.

Come utilizzare una pompa peristaltica

Le pompe peristaltiche sono molto semplici da impostare e utilizzare. Sono costruiti con materiali specifici per i tubi flessibili per adattarsi a determinate applicazioni di pompaggio e a determinati fluidi. Quando si riceve la pompa, è necessario verificare il numero di modello e il materiale delle tubazioni per assicurarsi che sia conforme ai requisiti dell'applicazione. Il materiale del tubo può essere verificato nei punti di connessione con indicatori di colore facilmente identificabili.

Poiché le pompe peristaltiche possono essere piuttosto grandi, è importante fissare la pompa al suolo o a un'altra struttura rigida. Posizionare la pompa con uno spazio sufficiente tra l'ingresso/uscita della pompa e qualsiasi struttura fissa per consentire una facile rimozione e installazione dei tubi di ricambio.

Le connessioni di aspirazione e scarico devono essere flessibili, non rigide. È importante che le tubazioni di ingresso/uscita abbiano un diametro almeno pari o superiore a quello del tubo della pompa. Se la tubazione di uscita presenta molte curve che potrebbero causare perdite di pressione o forti pulsazioni, si consiglia di installare uno smorzatore di pulsazioni con la pompa peristaltica.

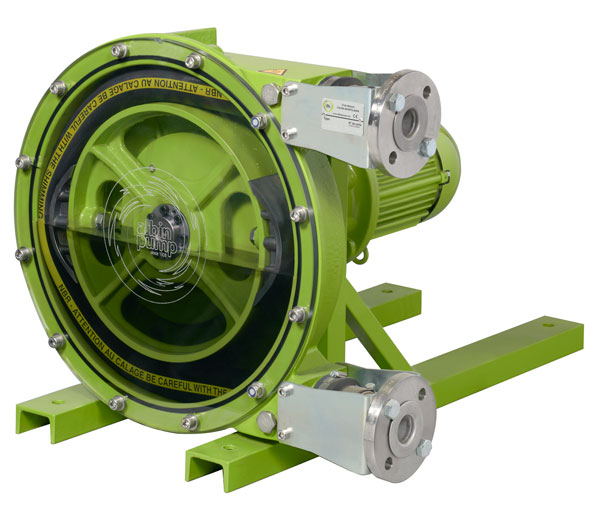

ALHX 40 con parte anteriore trasparente consente di vedere le prestazioni del tubo flessibile

Come controllare una pompa peristaltica

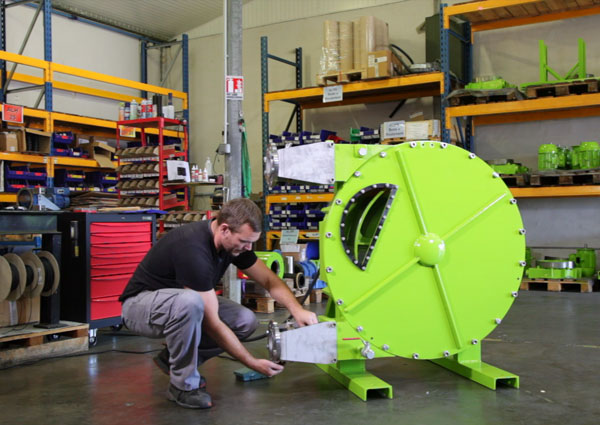

Le pompe peristaltiche sono costruite con un motore, un riduttore e una testa di pompa specifici, progettati per funzionare a una determinata portata e pressione. Questo semplice design consente di controllare la pompa in vari modi. Un modo semplice per controllare la pompa peristaltica è il controllo dell'accensione/spegnimento della linea. Se si desidera un maggiore controllo, la pompa peristaltica può essere controllata tramite un PLC.

La pompa peristaltica è una pompa elettrica. Per un livello di controllo ancora più elevato, può essere collegato a un controllo VFD (variable frequency drive) per manipolare le velocità.

Vantaggi della pompa peristaltica

Le pompe peristaltiche hanno un numero inferiore di parti meccaniche rispetto ad altre tecnologie di pompaggio, riducendo la manutenzione necessaria per le parti usurate.
In caso di necessità, la manutenzione della pompa è facile e veloce. L'assistenza programmata consiste in una semplice sostituzione del tubo, con un costo totale di proprietà inferiore a quello di molte altre tecnologie di pompaggio.
Il fluido non deve toccare nessuna parte della pompa, ad eccezione della superficie interna del tubo flessibile o del tubo e dei connettori.
I rulli o i pattini spostano il fluido attraverso il tubo flessibile o il tubo, quindi non sono necessarie valvole di degassificazione. I rulli comprimono il tubo per evitare il riflusso ed eliminano la necessità di guarnizioni meccaniche, creando un sistema senza guarnizioni.
Il flusso può avvenire in entrambe le direzioni attraverso il tubo. Questo flusso bidirezionale consente all'utente di pulire facilmente il tubo flessibile lavando le linee e il sistema di tubazioni di processo durante un ciclo di spurgo.
Le pompe peristaltiche sono progettate per funzionare a secco, sono autoadescanti e offrono un'elevata altezza di aspirazione (32 piedi / 9,8 m). La loro struttura senza guarnizioni non utilizza guarnizioni meccaniche o premistoppa, che possono causare perdite di fluido.
Le pompe peristaltiche sono facili da installare, far funzionare e mantenere senza una formazione specifica. Queste pompe volumetriche non richiedono aria compressa né si affidano a valvole che possono intasarsi. L'azione di pompaggio peristaltica è ideale per la gestione di fluidi abrasivi e sensibili al taglio.
Albin Pump produce un'ampia gamma di materiali e dimensioni dei tubi, oltre a opzioni di azionamento, accessori per pompe e connessioni. Contattate il vostro distributore locale per saperne di più sui nostri tubi di ricambio e accessori.
